在线清洗装置

相关搜索:在线清洗装置厂家        发布时间:2021-04-06 09:58

  概述

  胶球清洗装置是汽轮机组在运行当中对凝汽器冷却管进行有效清洗的***佳设备。该装置使用性能的好坏直接影响到汽轮机凝汽器的清洗程度和传热效果。该装置的适用范围相当广泛,它不仅适用于汽轮机凝汽器的清洗,同时适用于石油、石化、化工、钢铁单位;固定管板式热交换器的冷却管的清洗,近年来又进入了中央空调的市场,泰格牌胶球清洗装置在连续工作不降低负荷的情况下,可以随时投入使用,能始终保持冷却管的清洁状态,能延长冷却管的使用寿命,减轻劳动强度,增加经济效益。是提高电厂、石油、石化、化工、钢铁企业凝汽器及热交换器安全经济运行不可缺少的装置。

  工作原理

  胶球清洗装置选用合适的胶球,将胶球从装室手孔处投入装球室内,投球数量为凝汽器冷却水管数的10%左右。先打开收球网的球阀,然后启动胶球泵,再打开送球管道中间的球阀,当水流正常运行时慢慢打开装球室的切换阀,不宜过猛的切换,胶球在循环水流的带动下进入凝汽器水室。剥皮胶球在循环水进出口压力差的作用下洗刷冷却管内泥沙污物,对冷却管内进行一次抹擦,使冷却管内壁泥沙污垢随着水流带出,胶球经循环水的带动下进入收球网,在收球网阻拦下,将胶球分离出来,由胶球泵吸出重打入装球室,按此规律往复循环对凝汽器冷却水管进行连续清洗。

  组成

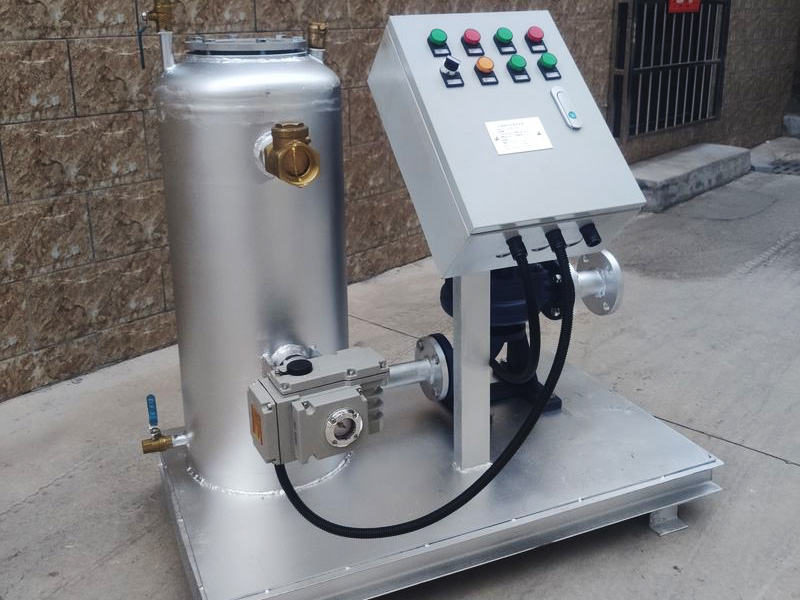

  主要部件:集球驱球器、球水分离器、智能控制箱等组合而成的成套设备系统。

  1、 集球驱球器:

  集球驱球器是胶球自动清洗系统中用于装球、驱球和观察胶球运行情况的设备。它主要由外壳、顶盖、收球斗、切换阀、进口管及出口管和单向阀组成。在顶盖上镶装有机玻璃观察窗和排气阀,在外壳下部装有放水阀。集球驱球器设计有足够的容积,以保证胶球在集球驱球器内有回旋的空间。由于在集球驱球器中设计有独特的单向阀装置,从而取消了原来的电动门,不仅简化了胶球清洗系统及运行操作,而且便于实现自动控制,提高了运行的可靠性。

  2、 球水分离器:

  球水分离器是冷凝器进行胶球清洗过程中的关键组成设备之一。要维持胶球对冷凝管的连续清洗,就要将胶球源源不断地送入清洗系统中,再将清洗过冷却管的胶球及时回收,再次用于清洗之用。球水分离器就是用来把分散在冷却水中的胶球全部收集起来的,以便重复使用,所以球水分离器的收球率很重要。球水分离器的网板采用304不锈钢材料、抗腐蚀、抗冲击、耐老化。

  3、 智能控制箱:

  该系统利用程序控制整个清洗过程,真正实现的全自动控制,无需人工操作,有必要时可以人工操作。

  特点及参数

  产品特点:

  1) ***低节能10%,***高可达40%;

  2) 自动在线清洗,保证冷凝器无任何积垢,腐蚀;

  3) 增加压缩机及管路使用寿命;

  4) 保证冷凝器处于***高换热效率状态;

  5) 全自动控制,无需专人维护;

  6) 完全物理处理,节省化学处理成本,保护环境。

  产品参数

  1) 性能指标:收球率≧99%

  2) 输入电压:AC380V/50Hz

  3) 工作环境要求:温度≤55℃

  4) 压力损失:0.03MPa-0.05MPa

  5) 适用水温:≤50℃

  6) 工作压力:≤1.6MPa

  投运前准备

  1)胶球用温水浸泡24小时,对浸泡后不合格的球去出不用。

  2)加球:将装球室上盖打开,放入泡好的胶球,然后将上盖压好,将 放水门关闭。

  3)排气,将装球室出水阀打开,打开排气阀,将装球室内气排掉直至出水,关闭排气阀及放水阀。

  运行操作

  1)手动模式:

  将电控箱按钮旋转到“手动”,在“手动”状态下(手动指示灯亮),清洗装置开启,胶球泵以及驱球器内阀门启动(水泵开启以及阀门开启指示灯亮),装置正常运行。如需关闭,将电控箱控制按钮旋转到“停”(阀门关闭指示灯亮),水泵延时1分钟后关闭(水泵关闭指示灯亮,水泵延时关闭时间可通过电控箱内时间继电器调节)。

  2)自动模式:

  将电控箱按钮旋转带“自动”,在“自动”状态下(自动指示灯亮),清洗装置将立即运行周期计时,系统可根据设定时间运行(时间设定可通过随货附带时控说明书调节),当到某一个设定点后,清洗装置启动(水泵开启以及阀门开启指示灯亮),系统通过设定好的运行时间开始运行(运行时间可通过随货附带时控说明书调节),清洗完毕后,驱球器内阀门关闭(阀门关闭指示灯亮),水泵延时1分钟后关闭(水泵关闭指示灯亮,水泵延时关闭时间可通过电控箱内时间继电器调节),系统进入下一个计时周期。
